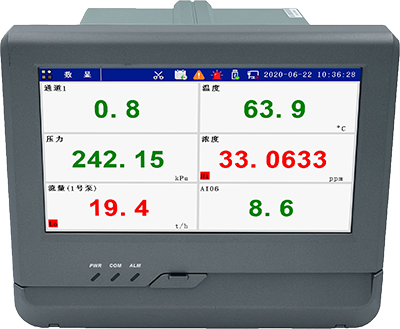

昌辰新产品:CHR70C触摸式无纸记录仪
发布时间:2020-08-07 15:08:26 点击次数:1016

  CHR70C是一种具备运算功能的触摸无纸记录仪,采用7英寸触摸式液晶屏作为显示和操作界面,分辨率:800×480点,前方面板防护等级符合IP65的要求。

  CHR70C无纸记录仪内置最大达1GB NAND Flash作为历史数据的存储介质(例:8通道,每1秒记录1次则可记录290天);具有60个运算函数、24路模拟量输入、3路开关量输入、3路脉冲量输入、6路模拟量变送输出、16路开关量输出,可实现运算、显示、记录、报警、分析统计报表、高速采样等功能;通过 RS-232/RS-485和以太网通讯接口,可实现远程实时监控、历史数据读取等功能。

  昌辰CHR70C触摸式无纸记录仪的基本性能

  ■ 0.2级以上精度,采样周期500mS(全部通道同步测量一次)。

  ■ 最多24通道,全隔离万能输入,可输入多种信号,无需跳线,通过软件组态即可。

  ■ 记录间隔0.5秒~60小时可设。可手动或者自动启动(或停止)记录。

  ■ 具有丰富的画面显示,数值、曲线和棒图显示及PID控制、流量等画面。

  ■ 具有60个运算函数和其它功能模块,可实现统计、计数、联锁、定时控制等功能。

  ■ 通过U盘可手动或自动转存历史数据,也可保存事件列表、统计列表、组态数据、累积报表、报警信息、操作信息、故障信息、监控画面,以便在PC机上进行分析。

  ■ 可选配开关量输入、频率输入、模拟量输出、开关量输出、打印、PID、真空度、流量累计、流量温压补偿运算等功能。

  ■ 支持用于串口通讯的Modbus-RUT从机模式,也可支持用于以太网通讯的Modbus-TCP服务器模式。

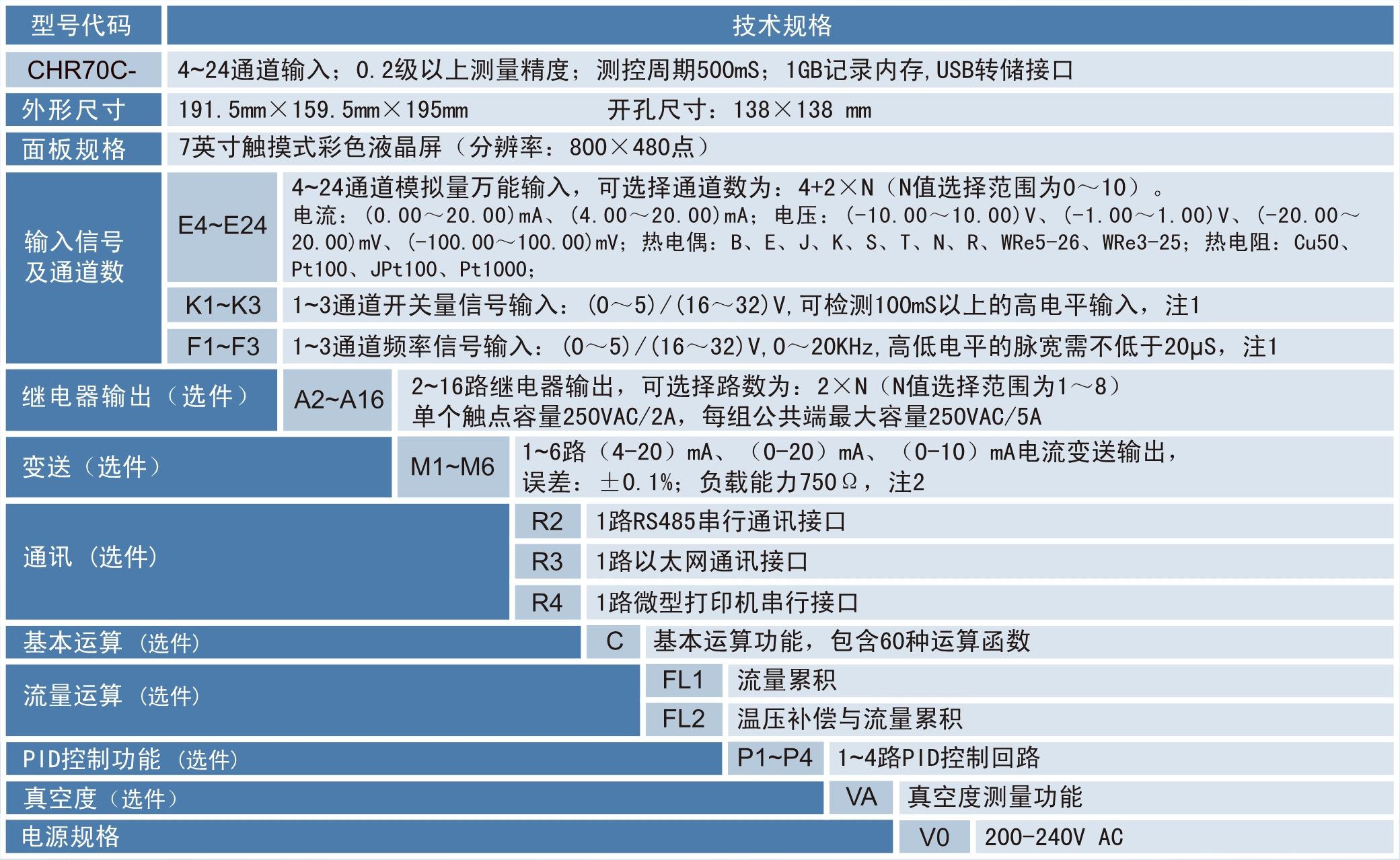

  昌辰CHR70C无纸记录仪的选型表


  注1、开关量输入和频率输入共用3路端子,总数最多为3路;

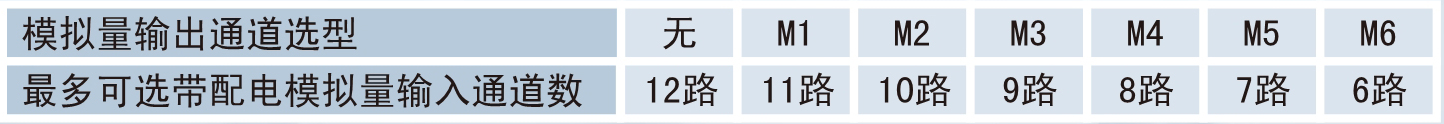

  注2、模拟量输出将占用模拟量输入的通道数量,具体分配如下:


  注3、仪表提供带24V配电功能的模拟量输入功能,即模拟量输入通道支持两线制配电,配电能力为每路50mA/24V。

  配电输出和模拟量输出通道总数为12路,具体如下:
