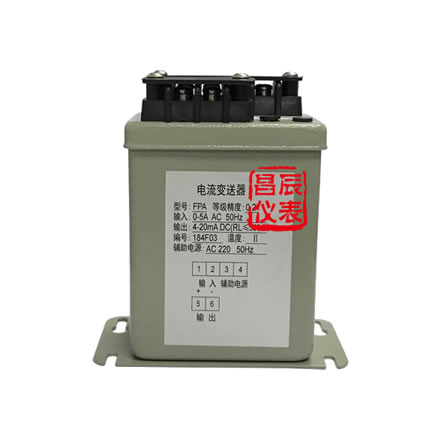

苏州昌辰FPA铁壳交流电流变送器依电厂要求制作的一款高效能电量变送器,外壳为金属外壳,屏蔽效果好,抗干扰强,电路板为加厚电路板,特别适用于可靠性要求高的场合。

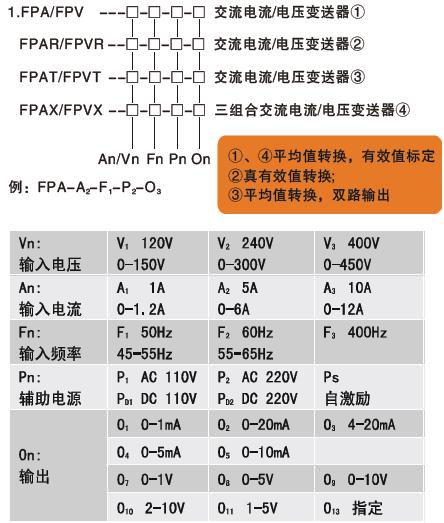

苏州昌辰FPA铁壳交流电流变送器是一种将被测交流电流参数,经隔离变送成线性的直流模拟信号的装置。 测量:单相/三相交流电流单相/三相电流变送器 输入范围:5Aac,1Aac 精度:±0.2%RO 输出:4~20mAdc,0~10Vdc等模拟量信号 工作电源:AC220V±10%或AC/DC24~265V 安装方式:35mm标准导轨、底座螺钉安装 苏州昌辰FPA铁壳交流电流变送器技术条件 引用标准:GB/T 13850-1998(IEC688-1992) 长期稳定度:≤±0.2%/年,无累计误差 温度影响:≤100ppm/℃ 响应时间:<400ms 输出纹波:<0.4% (峰-峰值) 输入功耗:电流<0.2VA,电压<0.1VA 工作频率:标称频率±10% 输出负载:电流输出 额定10V压降 最大15V压降(可选) 电压输出 额定 2mA 最大 5mA输出 输出负载影响:<0.1% (额定负载范围内) 辅助电源:额定电压 80%-120% 额定频率 90%-110% 允许过量输入:电流 3倍连续 10倍30秒 50倍1秒, 电压 最大2倍连续 电压试验:输入/输出/电源与外壳之间 2kV AC 1min IEC688 冲击试验:ANSI C37.90a/1973 ,IEC 255-4(5kV 1.2/50us脉冲电压) 校正幅度:满度最小±3%,零点最小±1% 磁场影响:0.4kA/m 磁场强度变化<0.05% 工作条件:温度-10~55℃ 相对湿度 ≤95% 无凝露 贮藏条件:温度-40~70℃ 相对湿度 ≤95% 无凝露 苏州昌辰FPA铁壳交流电流变送器的选型代码 常用规格实例 型号: FPA-A2-F1-P2-O3 ; 精度: ±0.2% 输入: 1P2W, 5Aac, 50Hz; 输出: 4~20mAdc 电源: AC220V 描述: 此型号为单相交流电流变送器,5Aac 电流互感器(CT)变比电流信号输入,输出4~20mAdc, 工作电源AC220V
FPA电流变送器型号
·FPA---交流电流变送器(平均值转换,有效值标定)
·FPAT---交流电流变送器(双路输出)
·FPAX---交流电流变送器(平均值转换,有效值标定,三组合)
·FPAR---交流电流变送器(真有效值转换)
·FPAN---负序电流变送器
·FPA-A2-F1-P2-O3(FPA铁壳电流变送器/输入0~5A/输出4~20mA/供电电源AC220V)
·FPA-A2-F1-P2-O11(FPA铁壳电流变送器/输入0~5A/输出1~5V/供电电源AC220V)
·FPA-A2-F1-PD2-O3(FPA铁壳电流变送器/输入0~5A/输出4~20mA/供电电源DC220V)
·FPA-A2-F1-PD2-O11(FPA铁壳电流变送器/输入0~5A/输出1~5V/供电电源DC220V)
·FPA-A3-F1-P2-O3(FPA铁壳电流变送器/输入0~10A/输出4~20mA/供电电源AC220V)
·FPA-A3-F1-P2-O11(FPA铁壳电流变送器/输入0~10A/输出1~5V/供电电源AC220V)
·FPA-A3-F1-PD2-O3(FPA铁壳电流变送器/输入0~10A/输出4~20mA/供电电源DC220V)
·FPA-A3-F1-PD2-O11(FPA铁壳电流变送器/输入0~10A/输出1~5V/供电电源DC220V)
FPV电压变送器型号
·FPV---交流电压变送器(平均值转换,有效值标定)
·FPVT---交流电压变送器(双路输出)
·FPVX---交流电压变送器(平均值转换,有效值标定,三组合)
·FPVR---交流电压变送器(真有效值转换)
·例2: FPVT-V1-F1-P2-O8/O1 二路输出(电压变送器、输入: 0-120V、频率: 50Hz、辅助电源: AC 220V、输出: 0-5V/0-1mA)
·例3: FPV-V1-F1-PD2-O8(按0-150V校正电压变送器、输入: 0-150V、频率: 50Hz、辅助电源: DC220V、输出: 0-5V)。
·FPV-V1-F1-P2-O3(FPV铁壳电压变送器/输入0~120V/输出4~20mA/供电电源AC220V)
·FPV-V1-F1-P2-O11(FPV铁壳电压变送器/输入0~120V/输出1~5V/供电电源AC220V)
·FPV-V1-F1-PD2-O3(FPV铁壳电压变送器/输入0~120V/输出4~20mA/供电电源DC220V)
·FPV-V1-F1-PD2-O11(FPV铁壳电压变送器/输入0~120V/输出1~5V/供电电源DC220V)
·FPV-V3-F1-P2-O3(FPV铁壳电压变送器/输入0~400V/输出4~20mA/供电电源AC220V)
·FPV-V3-F1-P2-O11(FPV铁壳电压变送器/输入0~400V/输出1~5V/供电电源AC220V)
·FPV-V3-F1-PD2-O3(FPV铁壳电压变送器/输入0~400V/输出4~20mA/供电电源DC220V)
·FPV-V3-F1-PD2-O11(FPV铁壳电压变送器/输入0~400V/输出1~5V/供电电源DC220V)
·FPVX-V3-F1-P2-O3(FPVX三组合铁壳电压变送器/输入0~400V/输出4~20mA/供电电源AC220V)
·FPVX-V3-F1-PD2-O11(FPVX三组合铁壳电压变送器/输入0~400V/输出1~5V/供电电源DC220V)。
FP功率变送器铁壳规格型号
FPW301---三相四线有功功率变送器;
FPK301---三相四线无功功率变送器;
FPWK301---三相四线有功功率/无功功率组合变送器
功率变送器FPK301(FPK301-V1-A2-F1-P2-O3)
功率变送器FPK201(FPK201-V1-A2-F1-P2-O3)
功率变送器FPK101(FPK101-V1-A2-F1-P2-O3)
功率变送器FPW301(FPW301-V1-A2-F1-P2-O3)
功率变送器FPW201(FPW201-V1-A2-F1-P2-O3)
功率变送器FPW101(FPW101-V1-A2-F1-P2-O3)
三相三线有功功率变送器FPW-201
三相四线有功功率变送器FPW-301
单相无功功率变送器FPK-101
三相三线无功功率变送器FPK-201
三相四线无功功率变送器FPK-301
单相有功无功功率组合变送器FPWK-101
三相三线有功无功功率组合变送器FPWK-201
三相四线有功无功功率组合变送器FPWK-301
FPF-F1-B4-O3-P2频率变送器
FPF频率变送器
FPPF功率因数变送器
FPD-1直流变送器(单路输出)
FPD-2直流变送器(双路输出)
FPDH-1直流变送器(单路输出,高压)
FPDH-2直流变送器(双路输出,高压)
FPWH电能变送器,FPWH201有功电能变送器,FPKH301无功电能变送器,FPWKH电能变送器,
苏州昌辰仪表有限公司用工匠精神做好每一台FP系列电力变送器。除了FPA电流变送器,还有FPAX三相电流变送器,FPV电压变送器,FPVX三相电压变送器,FPVR真有效值电压变送器,FPVT双路电压变送器,FPW201功率变送器,FPW301功率变送器,FPK201无功变送器,FPWT有功功率变送器,FPWH电能变送器,FPWWH电能变送器,FPD-1直流变送器,FPD-2直流变送器,FPDH-1直流电流变送器,FPDH-2直流电压变送器,FPF频率变送器。电量变送器咨询热线:0512-62969710 苏州昌辰仪表 崔文文
