什么是FPW301功率变送器
发布时间:2023-09-27 12:00:43 点击次数:339

FPW有功功率变送器,FPW301是三相四线有功功率变送器,功率变送器是将电力系统里的有功功率,有功无功组合,经隔离变送成线性输出的模拟信号。

FPW301有铁壳或塑壳这两种可供选择。

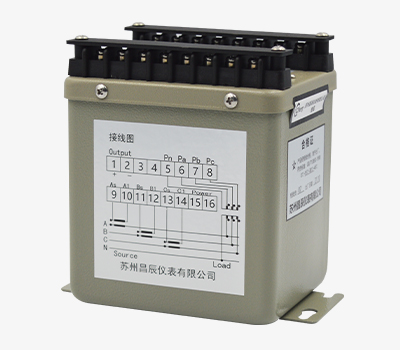

一、铁壳FPW301

测量:单相二线,三相三线,三相四线

编辑搜图


FPW有功功率变送器的技术条件

引用标准:GB/T 13850-1998(IEC688-1992)

长期稳定度:≤±0.2%/年,无累计误差

温度影响:≤100ppm/℃

响应时间:<400ms

输出纹波:<0.4% (峰-峰值)

输入功耗:电流<0.2VA,电压<0.1VA

工作频率:标称频率±10%

输出负载:电流输出 额定10V压降 最大15V压降(可选)电压输出 额定 2mA 最大 5mA输出

输出负载影响:<0.1% (额定负载范围内)

辅助电源:额定电压 80%-120% 额定频率 90%-110%

允许过量输入:电流 3倍连续 10倍30秒 50倍1秒,电压最大2倍连续

电压试验:输入/输出/电源与外壳之间 2kV AC 1min   IEC688

冲击试验:ANSI C37.90a/1973 ,IEC 255-4(5kV 1.2/50us脉冲电压)

校正幅度:满度最小±3%,零点最小±1%

磁场影响:0.4kA/m 磁场强度变化<0.05%

工作条件:温度-10~55℃ 相对湿度 ≤95% 无凝露

贮藏条件:温度-40~70℃ 相对湿度 ≤95% 无凝露

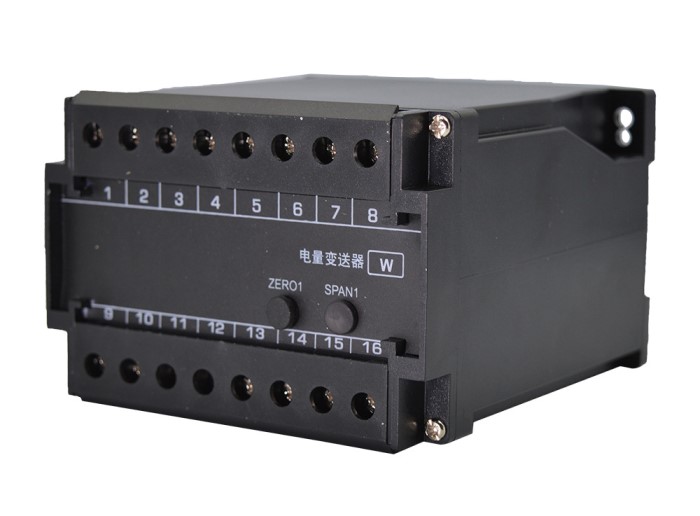

二、塑壳FPW301

测量:单相二线,三相三线,三相四线

输入范围:电流5Aac,1Aac;电压150Vac,600Vac

精度:±0.2%RO

输出:4~20mAdc,0~10Vdc等模拟量信号

电源:AC220V±10%或AC/DC85~265V或DC24V


编辑搜图


执行标准:GB/T13850-1998,IEC688:1992

精度:±0.2%F.S,±0.5%F.S

功耗:≤5VA

年变化率:≤0.2%

绝缘强度:输入、输出、电源之间2000VAC/1min

绝缘电阻:≥100MΩ (DC500V)

冲击电压:5KV(峰值),1.2/50Sμs

响应时间:≤350mS

输入范围:ACO~5A,ACO~500V,50/60Hz

吸收功率:0.2VA/5A(每路),0.5VA/220V(每路)

过载能力:电流2倍连续,30倍1S,电压2倍连续

输出负载:电压输出≥2KΩ

电流输出≤500Ω

工作温度:-10~50℃

存储温度:-40~70℃

相对湿度:20~90%RH(无凝露)

安装方式:DIN35mm导轨安装或M4螺钉固定

外形尺寸: 110mm×75mm×120mm
