CHK6单通道数显表的操作设置
发布时间:2023-10-27 15:14:13 点击次数:335

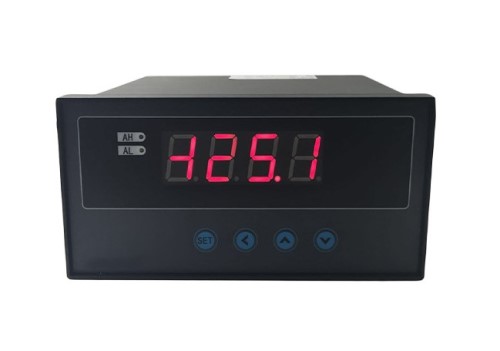

今天跟大家分享一款单通道数显表CHK6的操作设定。CHK6系列属于通用经济型仪表,功能相对简单,市场应用性非常广泛。这款产品有两个特点:万能输入、标配两组继电器报警。

CHK6的操作设定也不难,它的实际操作分为两个阶层:一个是继电器阶层,另一个是输入输出阶层。

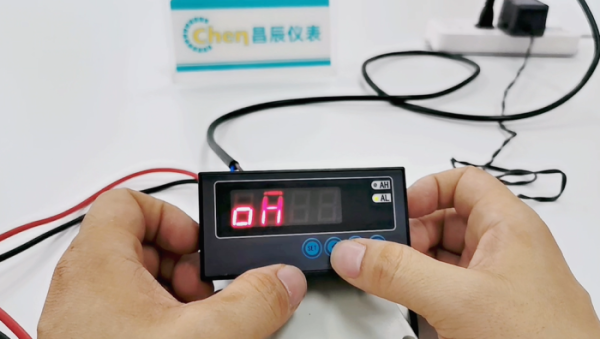

首先长按set键,进入继电器阶层,这个是继电器一的动作点设置,我们可以按左移键,再通过上下键切换修改,然后默认保存。接下来按set键到第二组继电器的动作点的设置,以同样的方法可以设定,然后按set键,显示OA(需要输入密码),这款仪表除了继电器动作点可以不受密码控制,其他都是受密码保护的,我们必须要输入正确的密码。


然后按set键,我们就可以看到具体的设置,接下来是第一组继电器的动作模式,按左移键可以看到现在是高值报警,基本上都是第一组是高值,第二组是低值。HYA1是第一组继电器的灵敏度,HYA2是第二组继电器的灵敏度,假如现场有需要修改的话,也是通过这样的方式去设置修改的。长按set键到达输入输出阶层,inch是输入信号的选择,我们按左移键可以看到现在是0-5V,OP是变送输出信号选择,按照需要设置即可。
